Regolatore di Carica Fotovoltaico: Come Funziona, PWM o MPPT e Come Sceglierlo
Il regolatore di carica si trova tra pannelli e batteria e gestisce la ricarica in modo controllato. Se stai progettando un piccolo impianto off-grid, un camper o un sistema con accumulo, la scelta dipende soprattutto da tecnologia PWM o MPPT, tensione della batteria, potenza dei pannelli e tensione massima del campo fotovoltaico.
⚡ In breve
Cos’è un regolatore di carica e a cosa serve?

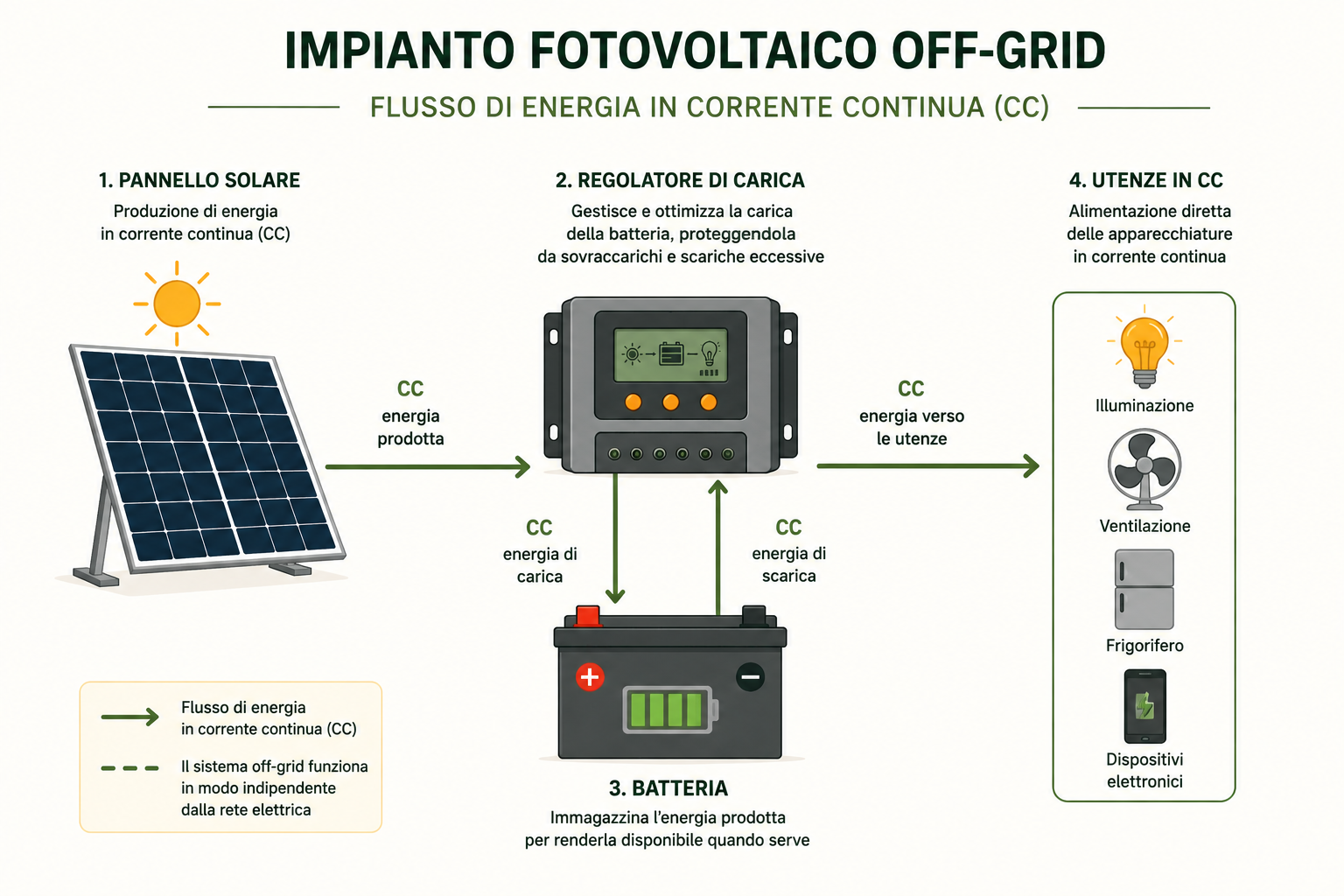

Un regolatore di carica fotovoltaico è un dispositivo elettronico che gestisce l’energia in corrente continua prodotta dai pannelli prima che raggiunga la batteria. Il suo compito è adattare la carica alle caratteristiche dell’accumulatore e controllare parametri come tensione e corrente.
È quindi uno dei componenti centrali di molti impianti fotovoltaici off-grid, dei sistemi per camper e van e, più in generale, delle configurazioni nelle quali i pannelli caricano direttamente una batteria.
Regolatore di carica e inverter non sono la stessa cosa
È una confusione frequente. Il regolatore gestisce la ricarica della batteria; l’inverter fotovoltaico ha invece il compito di convertire la corrente continua in corrente alternata utilizzabile dalle apparecchiature a 230 V.
In un piccolo impianto off-grid possono quindi essere presenti entrambi: pannello → regolatore → batteria → inverter → utenze in corrente alternata. In sistemi più evoluti alcune funzioni possono essere integrate nello stesso dispositivo.

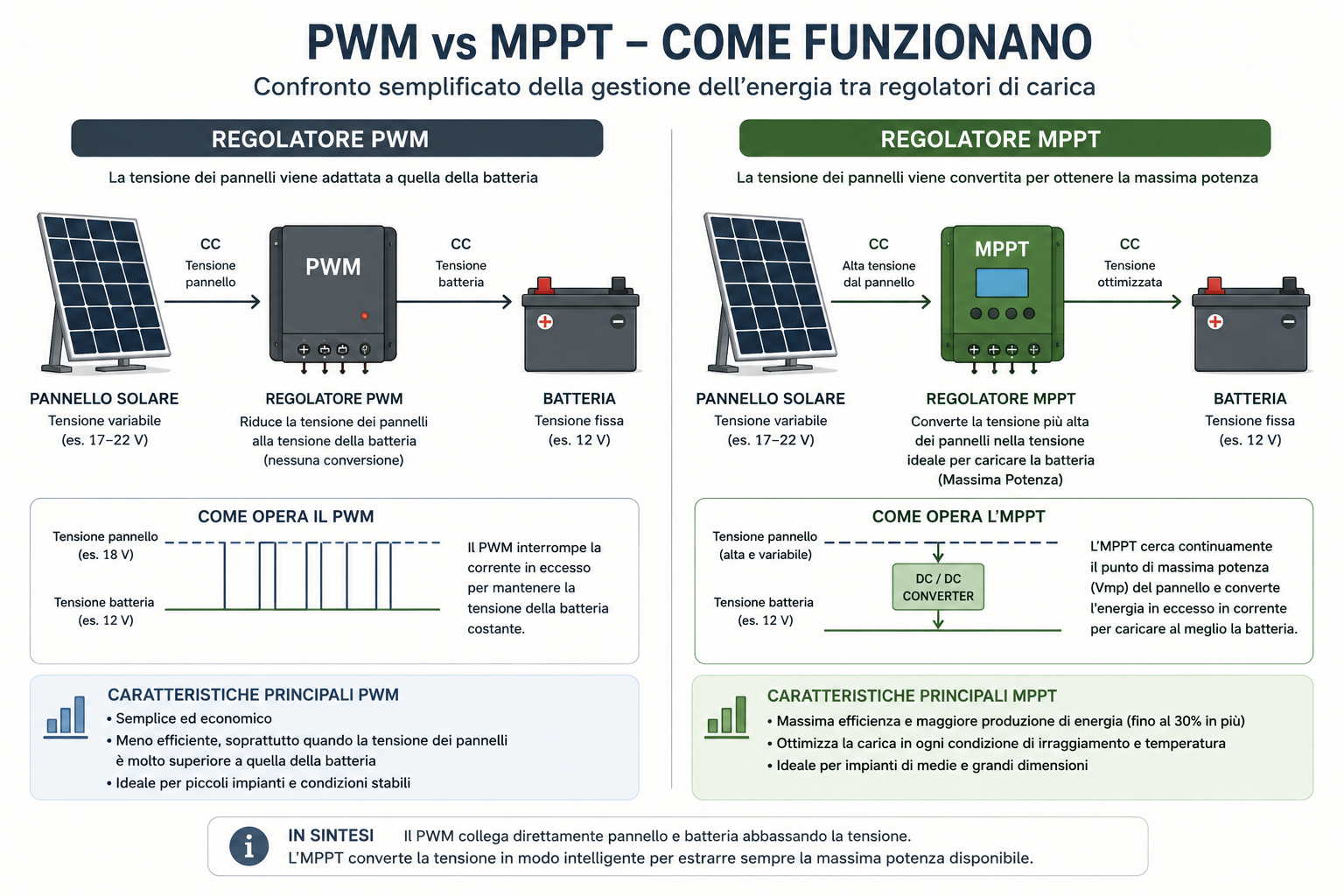

Regolatore PWM o MPPT: quali sono le differenze?
PWM e MPPT indicano due modi diversi di gestire l’energia proveniente dai pannelli. La differenza diventa importante quando devi decidere quanto investire e quanto vuoi sfruttare la potenza disponibile nel campo fotovoltaico.
| Criterio | PWM | MPPT |
|---|---|---|
| Funzionamento | Lavora avvicinando la tensione del pannello a quella richiesta dalla batteria. | Ricerca il punto di massima potenza del pannello e converte tensione/corrente verso la batteria. |
| Sfruttamento dell’energia | Più limitato quando pannello e batteria lavorano a tensioni molto diverse. | Generalmente migliore, soprattutto con condizioni di luce e temperatura variabili. |
| Tensione dei pannelli | Conviene mantenere una tensione compatibile e vicina a quella della batteria. | Consente maggiore flessibilità, entro i limiti di tensione d’ingresso del regolatore. |
| Prezzo indicativo | Circa 15-60 € | Circa 25-150 €; i modelli premium possono costare molto di più. |
| Quando ha senso | Piccoli sistemi economici e configurazioni molto semplici. | Camper, impianti più potenti, condizioni variabili, maggiore flessibilità di progetto. |
| Limite principale | Può lasciare inutilizzata parte della potenza disponibile. | Costo e configurazione generalmente superiori. |
Regolatore PWM
Un PWM rimane interessante quando l’impianto è piccolo, il budget è prioritario e la tensione nominale del pannello è ben abbinata a quella della batteria.
- costo ridotto;
- elettronica semplice;
- adatto a piccoli sistemi.
- minore flessibilità;
- meno interessante quando la tensione del pannello è molto superiore a quella della batteria.

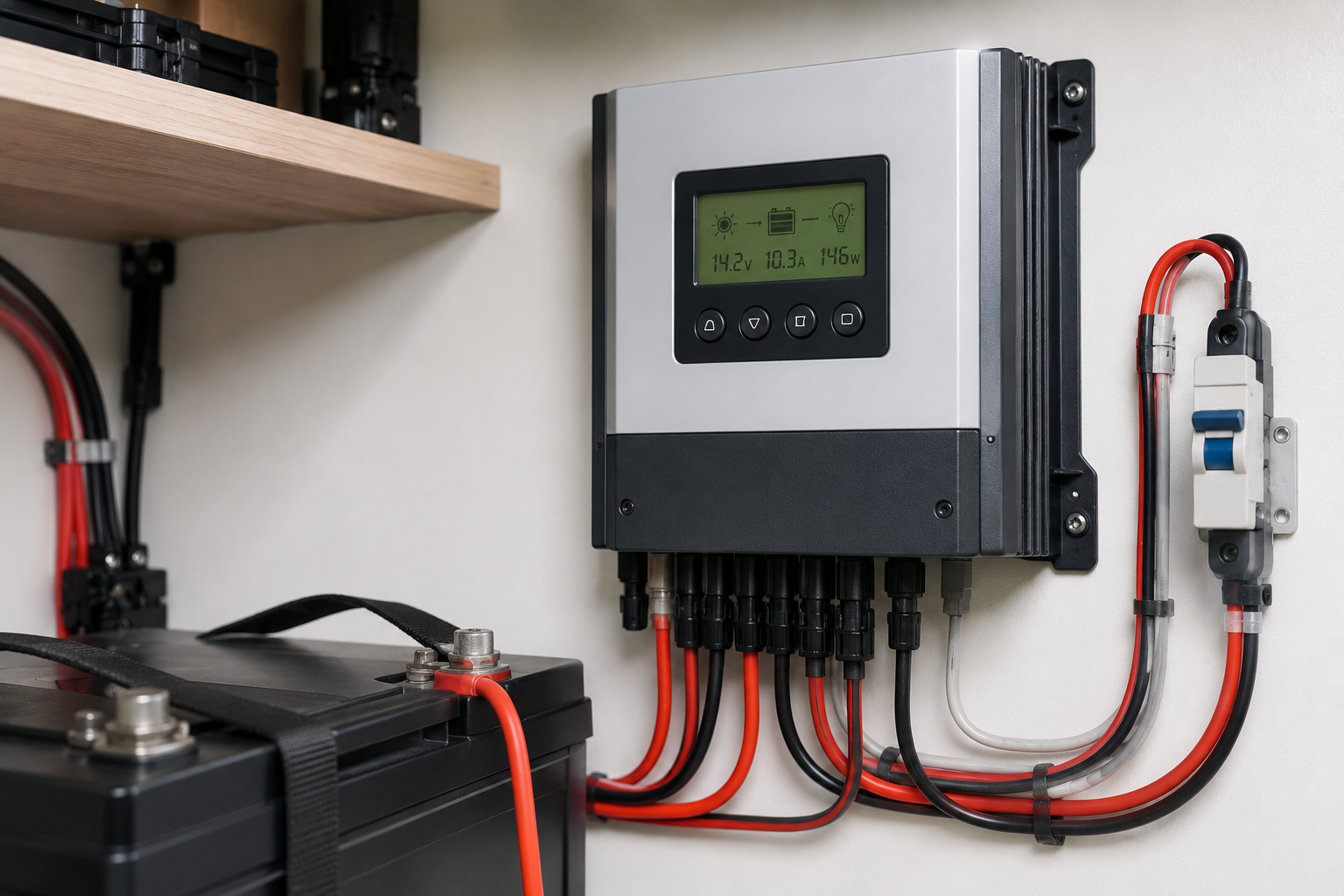

Regolatore MPPT
Un MPPT ricerca continuamente il punto di funzionamento che permette al pannello di erogare la maggiore potenza disponibile e converte poi questa energia verso la batteria.
- migliore sfruttamento del campo FV;
- maggiore libertà nella tensione dei pannelli;
- particolarmente utile in condizioni variabili.
- costo superiore;
- richiede attenzione a Voc e parametri di configurazione.
Quanto può guadagnare realmente un MPPT rispetto a un PWM?
Non esiste una percentuale valida per tutti gli impianti. Il vantaggio varia con temperatura, irraggiamento, tensione del pannello, stato della batteria e configurazione del sistema. Nella documentazione dei propri SmartSolar, Victron indica che in determinate condizioni, in particolare con cielo nuvoloso e irraggiamento variabile, la tecnologia MPPT può aumentare la raccolta di energia fino al 30% rispetto a un PWM.
Come calcolare l’amperaggio del regolatore di carica
Guardare soltanto la scritta “20 A”, “30 A” o “50 A” sulla confezione non basta. Il regolatore deve essere dimensionato in funzione della potenza dei pannelli solari e della tensione della batteria.
🧮 Metodo rapido di dimensionamento
Dopo il calcolo di base, considera indicativamente un margine del 20-25%. È comunque la scheda tecnica del regolatore a stabilire i limiti effettivi da rispettare.
-
Somma la potenza nominale dei pannelli.
Esempio: un pannello da 200 W → potenza totale 200 W. -
Identifica la tensione nominale della batteria.
Per molti piccoli impianti e camper è 12 V; esistono anche sistemi a 24 V o superiori. -
Dividi i watt per i volt.
200 W ÷ 12 V ≈ 16,7 A. -
Aggiungi il margine.
Con il 20% si arriva a circa 20 A; con un margine più conservativo del 25% si superano leggermente i 20 A. -
Scegli la taglia compatibile.
Un regolatore da 20 A rappresenta il limite inferiore del semplice esempio con margine del 20%; una taglia da 30 A offre più margine, purché sia compatibile con il resto dell’impianto.
L’amperaggio non è l’unico limite. Devi verificare la tensione a circuito aperto (Voc) massima del campo fotovoltaico, considerando il modo in cui i pannelli sono collegati. La Voc totale non deve superare la tensione massima d’ingresso ammessa dal regolatore.
Questo punto è particolarmente importante con pannelli collegati in serie. Se devi progettare il cablaggio, approfondisci lo schema di collegamento dei pannelli fotovoltaici.
Per dare un riferimento concreto, i modelli Victron SmartSolar MPPT 100/30 e 100/50 indicano, rispettivamente, correnti nominali di carica da 30 A e 50 A e una tensione FV massima a circuito aperto di 100 V. Sono dati specifici di quei modelli, non valori universali: ogni regolatore deve essere verificato sulla propria scheda tecnica.
Quale regolatore scegliere in base al tuo impianto?
La domanda “qual è il miglior regolatore?” ha poco senso senza conoscere il sistema nel quale verrà installato. In alcuni impianti il regolatore è un componente separato indispensabile; in altri la stessa funzione è già integrata nell’elettronica del sistema.
Camper e van
È uno degli utilizzi nei quali un regolatore separato è più comune. Per molti impianti camper da 100 W in su, l’MPPT è una scelta interessante per sfruttare meglio lo spazio limitato disponibile sul tetto e gestire condizioni di irraggiamento variabili.
Per dimensionare l’intero sistema consulta la guida al pannello solare per camper e lo schema dell’impianto fotovoltaico per camper.
Impianto domestico con accumulo
Nei sistemi residenziali moderni la gestione della batteria è spesso integrata nell’inverter ibrido fotovoltaico o coordinata con il BMS dell’accumulo.
Prima di acquistare un regolatore separato, verifica quindi l’architettura prevista per la batteria di accumulo fotovoltaico.
Kit fotovoltaico da balcone
In un normale pannello solare da balcone con microinverter e senza accumulo non si utilizza normalmente un regolatore di carica separato, perché non c’è una batteria da ricaricare tra pannello e rete domestica.
Nei sistemi da balcone con batteria, invece, la gestione della carica può essere integrata direttamente nella power station o nel sistema di accumulo.
Casetta da giardino e impianto isolato
Una piccola installazione indipendente è il classico caso nel quale pannello, regolatore e batteria formano una catena semplice e facilmente identificabile.
La potenza e la tecnologia da scegliere dipendono però dalle utenze: trovi gli scenari principali nella guida al pannello solare per casetta da giardino.
Quanto costa un regolatore di carica fotovoltaico?
Il prezzo dipende soprattutto da tecnologia, corrente nominale, tensione massima accettata, qualità dell’elettronica, protezioni, connettività e funzioni di monitoraggio. Le cifre seguenti sono quindi ordini di grandezza di mercato, non listini ufficiali.
Fascia tipica per piccoli regolatori destinati a impianti semplici e potenze ridotte.
È la fascia nella quale si trovano numerosi modelli per camper, van e piccoli impianti off-grid.
Modelli di maggiore potenza o con funzioni avanzate, connettività e gamme di ingresso più ampie.
Non scegliere soltanto in base al prezzo per ampere. Un modello economico ma incompatibile con la Voc del campo fotovoltaico o con il profilo della batteria non è un risparmio. Prima dell’acquisto verifica almeno corrente nominale, tensione FV massima, tensione batteria e compatibilità con la chimica dell’accumulatore.
Come installare e collegare il regolatore in sicurezza
Il collegamento varia da modello a modello: il manuale del produttore resta quindi il riferimento prioritario. Nei regolatori che richiedono il riconoscimento della tensione della batteria all’avvio, la sequenza tipica prevede di collegare prima la batteria e successivamente il campo fotovoltaico.
Controlla tensione batteria, corrente prevista, Voc del campo fotovoltaico e polarità.
Cavi, sezioni e fusibili devono essere dimensionati per il circuito e per le indicazioni del produttore.
Nei dispositivi che rilevano automaticamente la tensione dell’accumulatore, questo permette al regolatore di inizializzarsi correttamente.
Verifica ancora una volta la polarità prima di energizzare il circuito.
Se il regolatore lo richiede, seleziona valori e algoritmo compatibili con AGM, GEL, piombo-acido o LiFePO4 secondo le indicazioni del produttore della batteria.
Assicurati che il regolatore riconosca correttamente batteria e campo FV e che non segnali errori.
Un pannello illuminato può produrre tensione anche quando l’impianto non sta alimentando alcuna utenza. Un’inversione di polarità, un corto circuito o un componente sottodimensionato possono danneggiare l’apparecchiatura e creare un rischio elettrico.
Per un cablaggio completo consulta lo schema di collegamento dei pannelli fotovoltaici. Per un impianto mobile trovi invece la procedura dedicata su come installare un pannello solare su camper. Se non hai le competenze necessarie per dimensionare e proteggere il circuito, rivolgiti a un professionista.
Da quale componente continuare?
Una volta scelto il regolatore, il passo successivo dipende dal tuo progetto. In un sistema off-grid il dimensionamento della batteria è importante quanto quello del regolatore; in un camper conviene invece ragionare sull’impianto come un insieme.
Domande frequenti sul regolatore di carica fotovoltaico
Qual è la differenza tra regolatore di carica e inverter?
Il regolatore di carica gestisce il flusso di corrente continua tra il pannello e la batteria, proteggendola da sovraccarichi e scariche eccessive. L’inverter interviene invece dopo la batteria (o dopo il campo fotovoltaico) e converte la corrente continua in corrente alternata a 230V per alimentare le utenze domestiche. Sono due componenti distinti con funzioni diverse, spesso presenti insieme nello stesso impianto.
Meglio un regolatore PWM o MPPT per il camper?
Per impianti molto piccoli e a basso budget, con tensione del pannello vicina a quella della batteria, un PWM può essere sufficiente. Per la maggior parte dei kit camper con pannelli da 100W in su, un regolatore MPPT è generalmente la scelta più efficiente, soprattutto in condizioni di luce non ottimale, perché consente di sfruttare meglio la potenza disponibile.
Come si calcola l’amperaggio del regolatore di carica?
La formula di base è: corrente (A) = potenza dei pannelli (W) diviso la tensione della batteria (V). A questo valore va aggiunto un margine di sicurezza indicativo del 20-25% per tenere conto delle variazioni ambientali. Per un regolatore MPPT va inoltre verificata la tensione massima di ingresso ammessa (Voc del campo fotovoltaico), non solo la corrente.
Il regolatore di carica serve anche per un impianto da balcone?
Nella maggior parte dei kit plug and play da balcone la conversione è gestita da un microinverter collegato direttamente ai pannelli, senza un regolatore di carica separato dedicato a una batteria. Un regolatore diventa rilevante quando il sistema da balcone integra un accumulo dedicato: in quel caso la gestione della carica è spesso affidata all’elettronica interna del sistema di accumulo stesso.
Quanto costa un regolatore di carica fotovoltaico?
Un regolatore PWM economico si trova indicativamente tra 15 e 60 euro. Un MPPT entry o mid-range costa generalmente tra 25 e 150 euro a seconda dell’amperaggio, mentre i modelli premium di marchi come Victron o EPever possono superare i 150-450 euro. Sono ordini di grandezza di mercato, non un listino ufficiale.
Si può collegare un regolatore MPPT a una batteria al litio?
Molti regolatori MPPT moderni supportano profili di carica dedicati per batterie al litio (LiFePO4), ma non tutti i modelli lo fanno automaticamente. Prima dell’acquisto è necessario verificare nella scheda tecnica che il regolatore sia compatibile con la chimica della batteria e, se richiesto, impostare correttamente il profilo di carica.
Cosa succede se il regolatore di carica è sottodimensionato?
Un regolatore sottodimensionato rispetto alla corrente prodotta dal campo fotovoltaico può surriscaldarsi, intervenire con protezioni di sicurezza o limitare la potenza effettivamente trasferita alla batteria, riducendo la produzione utile dell’impianto. Nei casi peggiori può danneggiarsi. Per questo il dimensionamento va sempre fatto con un margine di sicurezza.
Il regolatore di carica consuma energia di notte?
Sì, molti regolatori hanno un piccolo autoconsumo notturno legato all’elettronica di controllo e, nei modelli più recenti, al display o alla connettività. Si tratta generalmente di valori molto ridotti rispetto alla potenza gestita durante il giorno, ma il dato esatto va verificato nella scheda tecnica del modello scelto.
