Schema Impianto Fotovoltaico per Camper e Van: Come Progettarlo
Uno schema fotovoltaico per camper serve a stabilire prima del cablaggio come devono comunicare pannello, regolatore di carica, batteria servizi, inverter, fusibili e utenze. L’obiettivo di questa guida non è scegliere il “miglior kit”, ma aiutarti a dimensionare e collegare correttamente i componenti che hai già acquistato o stai installando.

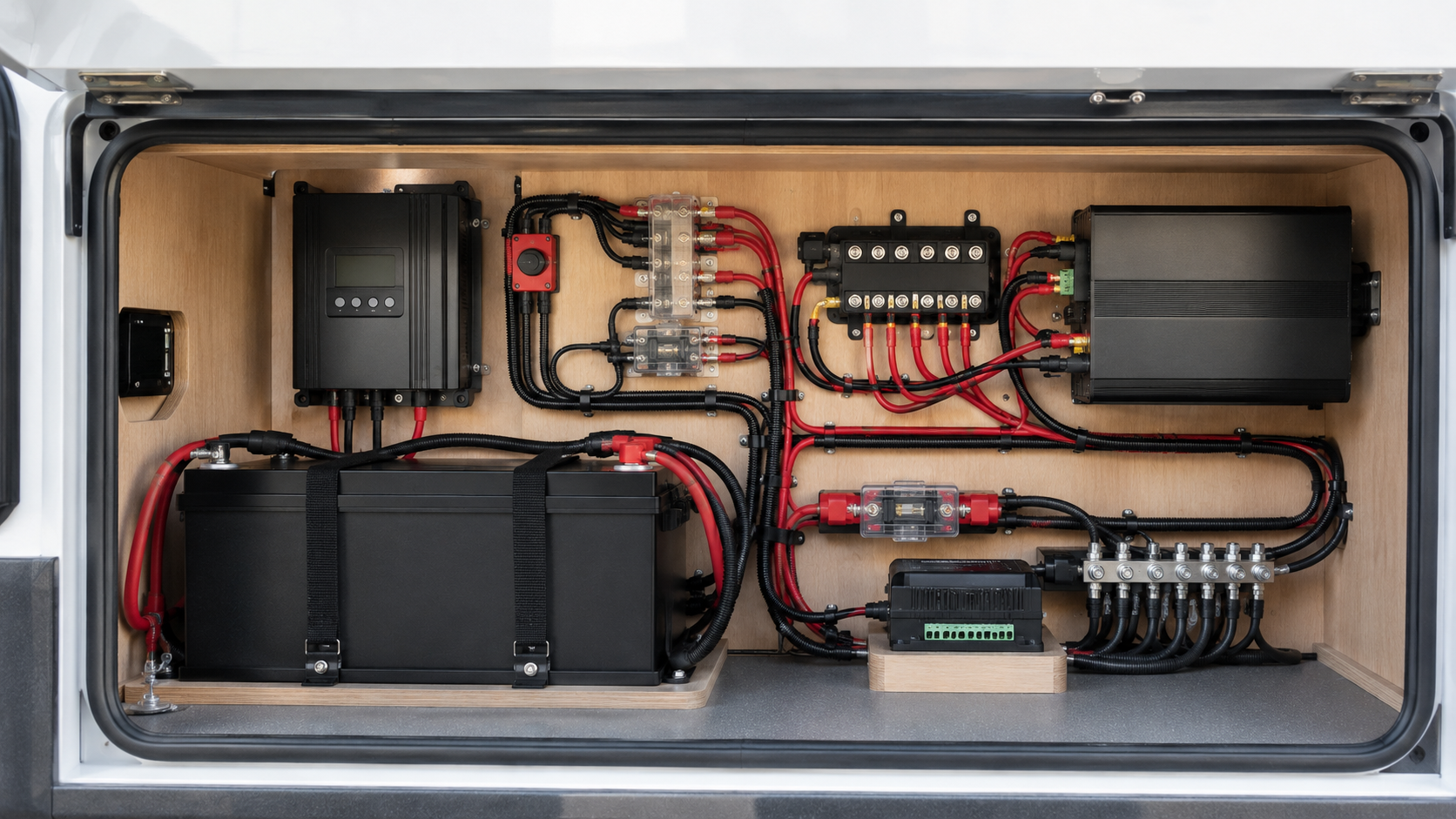

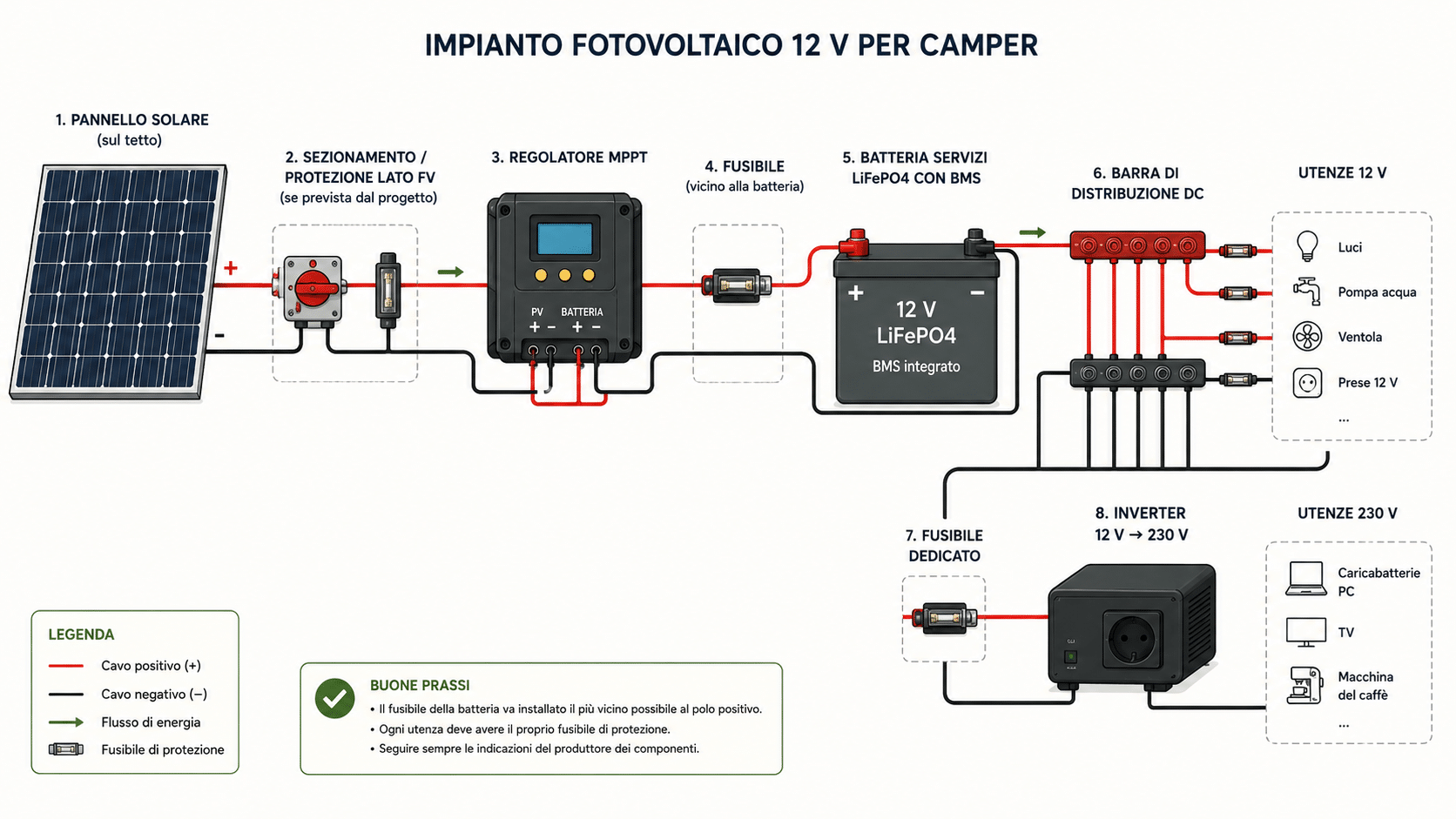

La sequenza base è pannello → regolatore MPPT → batteria servizi → utenze DC / inverter. Prima di collegare qualsiasi cavo devi però conoscere consumi giornalieri, tensione dell’impianto, caratteristiche elettriche del pannello, limiti del regolatore, capacità della batteria e corrente massima richiesta dall’inverter. Fusibili, sezioni dei cavi e BMS non sono accessori: fanno parte dello schema.
Cos’è uno schema di impianto fotovoltaico per camper e a cosa serve?
Lo schema rappresenta il percorso dell’energia all’interno del veicolo e permette di verificare la compatibilità dei componenti prima di iniziare il montaggio. È particolarmente importante in un impianto litio per camper, dove pannello, regolatore, caricabatterie, BMS, batteria e inverter devono rispettare limiti precisi di tensione e corrente.
Se stai ancora scegliendo il pannello o vuoi confrontare configurazioni complete, consulta prima la nostra guida ai kit solari per camper. Qui partiamo invece dal presupposto che il progetto sia già definito o in fase di installazione.
Prima di iniziare: le 3 informazioni da raccogliere
1. Consumi giornalieri
Elenca frigorifero, luci, pompa, USB, computer e altri dispositivi indicando potenza e ore di utilizzo giornaliere.
2. Spazio disponibile
Verifica superficie libera sul tetto, percorso dei cavi e posizione sicura e accessibile di regolatore, batteria e protezioni.
3. Dati di targa
Recupera manuali e schede tecniche: Voc/Vmp/Isc del pannello, tensione e corrente del MPPT, limiti della batteria e assorbimento dell’inverter.
Se devi ancora montare fisicamente il modulo sul tetto, la procedura meccanica è trattata separatamente nella guida su come installare un pannello solare sul camper . Separare le due fasi evita di confondere il fissaggio del pannello con la progettazione elettrica.
Quali componenti deve includere lo schema?
Pannello solare
Il pannello determina quanta energia può entrare nell’impianto. Per progettare il cablaggio non basta conoscere i watt nominali: servono anche tensione a circuito aperto (Voc), tensione alla massima potenza (Vmp) e corrente. Questi valori devono rientrare nei limiti accettati dal regolatore.
Regolatore di carica
Il regolatore si trova tra pannello e batteria. Nei sistemi camper moderni è comune utilizzare un MPPT, capace di lavorare con una tensione del pannello diversa da quella nominale della batteria. Il parametro fondamentale è la compatibilità tra Voc del campo fotovoltaico, corrente disponibile e limiti d’ingresso/uscita del regolatore.
Batteria al litio
Una batteria litio camper, normalmente basata su celle LiFePO4 nei sistemi servizi, richiede una gestione compatibile con le indicazioni del produttore. Il BMS controlla parametri come tensione delle celle, corrente e temperatura e deve poter intervenire quando vengono superati i limiti previsti.
Per approfondire capacità, differenze tra tecnologie e criteri di scelta senza duplicare questa guida, consulta la pagina dedicata alla batteria solare per camper.
Inverter
L’inverter è necessario soltanto per le utenze che richiedono 230 V AC. Va dimensionato in base alla potenza contemporanea dei dispositivi, ma soprattutto va considerata la corrente richiesta sul lato batteria: a bassa tensione, anche un inverter relativamente potente può generare correnti DC elevate.
Per esempio, 1.000 W erogati da un inverter alimentato a circa 12 V significano una corrente ben superiore a 80 A una volta considerate le perdite. Per questo il tratto batteria–inverter necessita spesso di cavi molto più grandi rispetto al tratto pannello–regolatore.
Cavi, fusibili, sezionatori e protezioni
La sezione del conduttore dipende dalla corrente, dalla lunghezza del percorso, dalla caduta di tensione ammessa, dal tipo di posa e dalle condizioni ambientali. La documentazione Wiring Unlimited di Victron Energy sottolinea che la scelta del cavo deve partire dalla corrente del circuito e che il fusibile deve essere compatibile sia con il circuito sia con la portata del conduttore.
Come dimensionare batteria, pannello e regolatore
Il modo più semplice per progettare un impianto coerente è partire dai Wh consumati in un giorno, non dagli Ah della batteria o dai watt del pannello presi isolatamente.
1. Calcola il consumo giornaliero
| Utenza | Esempio di potenza | Uso giornaliero | Energia nell’esempio |
|---|---|---|---|
| Frigorifero a compressore | 45 W medi durante il funzionamento | 8 h equivalenti | 360 Wh |
| Illuminazione LED | 20 W | 4 h | 80 Wh |
| Notebook | 60 W | 3 h | 180 Wh |
| USB / smartphone / accessori | 25 W | 3 h | 75 Wh |
| Totale dell’esempio | — | — | 695 Wh/giorno |
Questi valori sono un esempio di calcolo, non consumi standard. Per il tuo camper devi utilizzare i valori reali indicati dai dispositivi o misurati durante l’uso.
2. Converti il fabbisogno in capacità della batteria
Per confrontare il consumo in Wh con una batteria espressa in Ah puoi utilizzare, in prima approssimazione:
Una batteria nominale da 12,8 V e 100 Ah contiene quindi circa 1.280 Wh di energia nominale. Ciò non significa che devi programmare l’impianto per scaricarla completamente: profondità di scarica utilizzabile, riserve e limiti operativi dipendono dalla batteria e dal BMS.
3. Dimensiona il pannello sul consumo, non sulla batteria
Il pannello deve reintegrare l’energia consumata considerando irraggiamento, stagione, orientamento, temperatura, ombre e perdite del sistema. Un pannello installato in piano sul tetto di un camper non produce ogni giorno la propria potenza nominale moltiplicata per un numero fisso di ore.
Per questo conviene considerare separatamente scenario estivo, mezza stagione e scenario sfavorevole. Se il camper viene usato tutto l’anno, dimensionare esclusivamente sulla migliore giornata estiva porta facilmente a sovrastimare l’autonomia.
4. Verifica il regolatore MPPT
Prima dell’acquisto o del collegamento verifica almeno:
- tensione massima fotovoltaica ammessa dal regolatore;
- Voc del pannello o della stringa nelle condizioni previste;
- potenza fotovoltaica compatibile con la tensione della batteria;
- corrente massima di carica;
- profilo di carica compatibile con la batteria scelta.
Immaginiamo di aver misurato circa 700 Wh di consumi quotidiani. Il progetto non parte dalla frase “mi serve una batteria da 100 Ah”, ma da una catena di verifiche:
Se vuoi più di un giorno di autonomia senza sole, devi aumentare l’energia realmente disponibile in batteria. Se invece viaggi soprattutto in estate e puoi ricaricare anche dall’alternatore o dalla rete del campeggio, il progetto può essere diverso.
Il dimensionamento corretto nasce quindi dall’uso reale del camper, non da una combinazione universale “pannello X + batteria Y”.Schema di collegamento passo dopo passo
Definisci la tensione dell’impianto
Stabilisci se il banco servizi lavora a 12 V o 24 V e verifica che regolatore, caricabatterie, utenze e inverter siano compatibili. Evita di mescolare componenti progettati per tensioni diverse senza dispositivi di conversione appropriati.
Disegna pannello e ingresso del regolatore
Inserisci nello schema polarità, connettori, eventuale dispositivo di sezionamento/protezione previsto dal progetto e regolatore MPPT. Verifica che la tensione massima generata dal pannello o dalla stringa rimanga entro i limiti del regolatore.
Progetta il collegamento regolatore → batteria
Il tratto di uscita del regolatore deve raggiungere la batteria o il sistema di distribuzione previsto utilizzando la sezione raccomandata dal produttore e una protezione correttamente dimensionata. Mantieni i collegamenti corti e ordinati quando possibile.
Integra batteria e BMS
Nel caso di una batteria al litio, rappresenta anche il sistema di gestione richiesto dal produttore. Alcune batterie integrano il BMS, altre utilizzano dispositivi esterni o collegamenti dedicati per controllare caricatori e utenze.
Collega le utenze DC attraverso una distribuzione protetta
Luci, pompa, frigorifero e prese USB non dovrebbero essere semplicemente sovrapposti sul polo della batteria. Prevedi una distribuzione ordinata con protezioni adatte ai singoli circuiti.
Collega l’inverter con una linea dedicata
L’inverter può richiedere correnti molto superiori rispetto alle altre utenze. Deve quindi avere cablaggio, protezione e modalità di isolamento coerenti con le specifiche del produttore e con la corrente massima prevista.
Completa messa a terra, bonding e protezioni AC secondo il sistema
La gestione di terra, neutro e protezioni differenziali in un’installazione mobile dipende dall’architettura dell’inverter e dall’eventuale collegamento alla rete esterna. Non applicare automaticamente lo schema di un’abitazione a un camper. La guida tecnica Wiring Unlimited dedica sezioni specifiche alla sicurezza elettrica e alle installazioni mobili.
Effettua la messa in servizio seguendo i manuali
Controlla polarità e serraggi prima di energizzare il circuito. Alcuni regolatori richiedono un ordine preciso di connessione della batteria e del fotovoltaico: usa sempre quello indicato dal produttore del tuo modello.
Come verificare lo schema prima della messa in servizio
Prima di dare tensione all’impianto, ripercorri lo schema dalla sorgente fino alle utenze. Una buona verifica finale deve permetterti di rispondere “sì” a tutti i punti seguenti:
- La tensione nominale di tutti i componenti è compatibile.
- Voc e corrente del campo fotovoltaico rispettano i limiti del regolatore.
- Il profilo di carica è compatibile con la batteria.
- La batteria al litio dispone del sistema BMS previsto dal produttore.
- Ogni tratto di cavo è stato dimensionato sulla corrente e sulla lunghezza reali.
- I fusibili proteggono correttamente conduttori e circuiti.
- L’inverter dispone di una linea dedicata adeguata alla sua corrente massima.
- Polarità, capicorda e serraggi sono stati ricontrollati.
- La batteria è fissata in modo sicuro all’interno del veicolo.
- È possibile isolare in sicurezza le parti dell’impianto che richiedono manutenzione.
Gli errori più comuni nella progettazione
Precauzioni di sicurezza per batterie al litio e impianti DC
Anche un impianto a 12 V può generare correnti molto elevate. Un cortocircuito sulla batteria servizi non è paragonabile a quello di una piccola pila: può surriscaldare rapidamente conduttori e connessioni.
Nella propria documentazione per batterie LiFePO4, Victron ricorda tra le altre cose di evitare cortocircuiti, utilizzare utensili isolati, fissare adeguatamente la batteria nel veicolo e affidare le operazioni sulle batterie al litio a personale qualificato. Consulta sempre il manuale di sicurezza della batteria e soprattutto quello specifico del modello realmente installato.
Quando è meglio affidarsi a un installatore professionista?
Un piccolo impianto può sembrare semplice sulla carta, ma l’intervento diventa rapidamente più delicato quando entrano in gioco inverter potenti, impianti 230 V, batterie di grande capacità, più fonti di ricarica o integrazione con l’impianto originale del veicolo.
È prudente chiedere una verifica professionale in particolare quando:
- non sai dimensionare autonomamente fusibili e sezioni dei conduttori;
- devi intervenire sul circuito 230 V;
- aggiungi un inverter di potenza elevata;
- integri pannello, alternatore, caricabatterie da rete e batteria al litio nello stesso sistema;
- non conosci la logica di BMS, sezionamento, terra o collegamento neutro-terra dell’inverter;
- il cablaggio esistente del camper è stato modificato e non disponi più di uno schema affidabile.
Il fai-da-te ha senso soltanto quando sai verificare il risultato. In caso contrario, una progettazione o un controllo professionale costa meno di un errore su batteria, inverter o cablaggio.
Domande frequenti sullo schema fotovoltaico per camper
Come si collega un pannello solare alla batteria del camper?
Il pannello non viene normalmente collegato direttamente alla batteria. L’energia passa prima attraverso un regolatore di carica compatibile, generalmente MPPT o PWM. Tra i diversi componenti devono inoltre essere previsti cavi e protezioni dimensionati sul progetto reale.
Quanti Ah deve avere una batteria al litio per camper?
Non esiste una capacità universale. Devi prima calcolare il consumo giornaliero in Wh, stabilire quanti giorni di autonomia desideri e considerare la capacità realmente utilizzabile secondo le indicazioni della batteria. Ah e tensione vanno sempre considerati insieme.
Serve un BMS con una batteria LiFePO4?
Sì, una batteria LiFePO4 deve disporre del sistema di gestione e protezione previsto dal produttore. Il BMS può essere integrato nella batteria oppure far parte di un’architettura esterna, a seconda del prodotto.
Il fusibile va messo prima o dopo la batteria?
Non esiste un unico fusibile per tutto l’impianto. I diversi circuiti devono essere protetti in funzione dei conduttori, delle correnti e dei dispositivi collegati. Sul lato batteria, le protezioni devono essere posizionate secondo lo schema e le istruzioni dei produttori, in modo da proteggere efficacemente il cablaggio in caso di guasto.
Posso collegare l’inverter direttamente alla batteria del camper?
Il collegamento dell’inverter deve seguire lo schema del produttore e normalmente utilizza una linea DC dedicata, dimensionata per l’elevata corrente assorbita e dotata delle protezioni richieste. Non deve essere trattato come una normale utenza 12 V.
Un pannello da 200 W richiede sempre una batteria da 100 Ah?
No. Potenza del pannello e capacità della batteria non hanno un rapporto fisso. Il pannello va dimensionato rispetto all’energia da reintegrare, mentre la batteria dipende dai consumi e dall’autonomia desiderata.
Fonti tecniche
- Victron Energy — Wiring Unlimited: DC wiring — criteri di dimensionamento dei cavi, fusibili e sezionamento DC.
- Victron Energy — Lithium Smart Battery: Safety precautions — precauzioni durante installazione e utilizzo di batterie LiFePO4.
- Victron Energy — System design and BMS selection guide — progettazione del sistema e ruolo del BMS.
