Caricare una Batteria con un Pannello Solare: Guida Pratica

Cosa serve per caricare una batteria con un pannello solare?

Un piccolo sistema di ricarica solare è composto da pochi elementi, ma devono essere compatibili tra loro. Prima di effettuare qualsiasi collegamento, recupera le caratteristiche tecniche del pannello, del regolatore e della batteria.

Come funziona la ricarica solare di una batteria?

Il pannello fotovoltaico genera corrente continua, ma la sua tensione e la potenza disponibile cambiano con irraggiamento, temperatura e condizioni del pannello. La batteria, al contrario, deve essere caricata secondo un profilo preciso.

Il regolatore di carica si trova quindi tra pannello e batteria e gestisce il trasferimento di energia rispettando i limiti del sistema.

Regolatore PWM o MPPT?

Un regolatore MPPT non elimina però la necessità di dimensionare il sistema. La tensione a circuito aperto del pannello, soprattutto nelle condizioni previste dal produttore, deve restare entro il limite massimo ammesso dal regolatore. La documentazione tecnica Victron, ad esempio, richiede di verificare sia il limite PV massimo sia la relazione tra tensione del pannello e tensione della batteria.

Come caricare la batteria con il pannello solare: procedura passo dopo passo

1. Scegli pannello, regolatore e batteria compatibili

   Parti dalla batteria. Identifica la tensione nominale — ad esempio 12,8 V per molte LiFePO4 definite commercialmente come sistemi “12 V” — e recupera dal produttore il profilo di carica raccomandato.

   Controlla quindi il regolatore: deve poter lavorare con quella tensione di batteria e accettare tensione, corrente e potenza provenienti dal pannello.

   Controllo prima di proseguire: conosci tensione della batteria, Voc del pannello, corrente/potenza del pannello e limiti di ingresso/uscita del regolatore.

2. Metti il pannello in sicurezza prima del cablaggio

   Un pannello esposto alla luce può generare tensione anche se non è collegato alla batteria. Prima di lavorare sul cablaggio, utilizza il metodo di isolamento previsto per il tuo impianto e non lasciare conduttori scoperti che possano entrare in contatto.

   Verifica con un multimetro la polarità dei conduttori quando necessario.

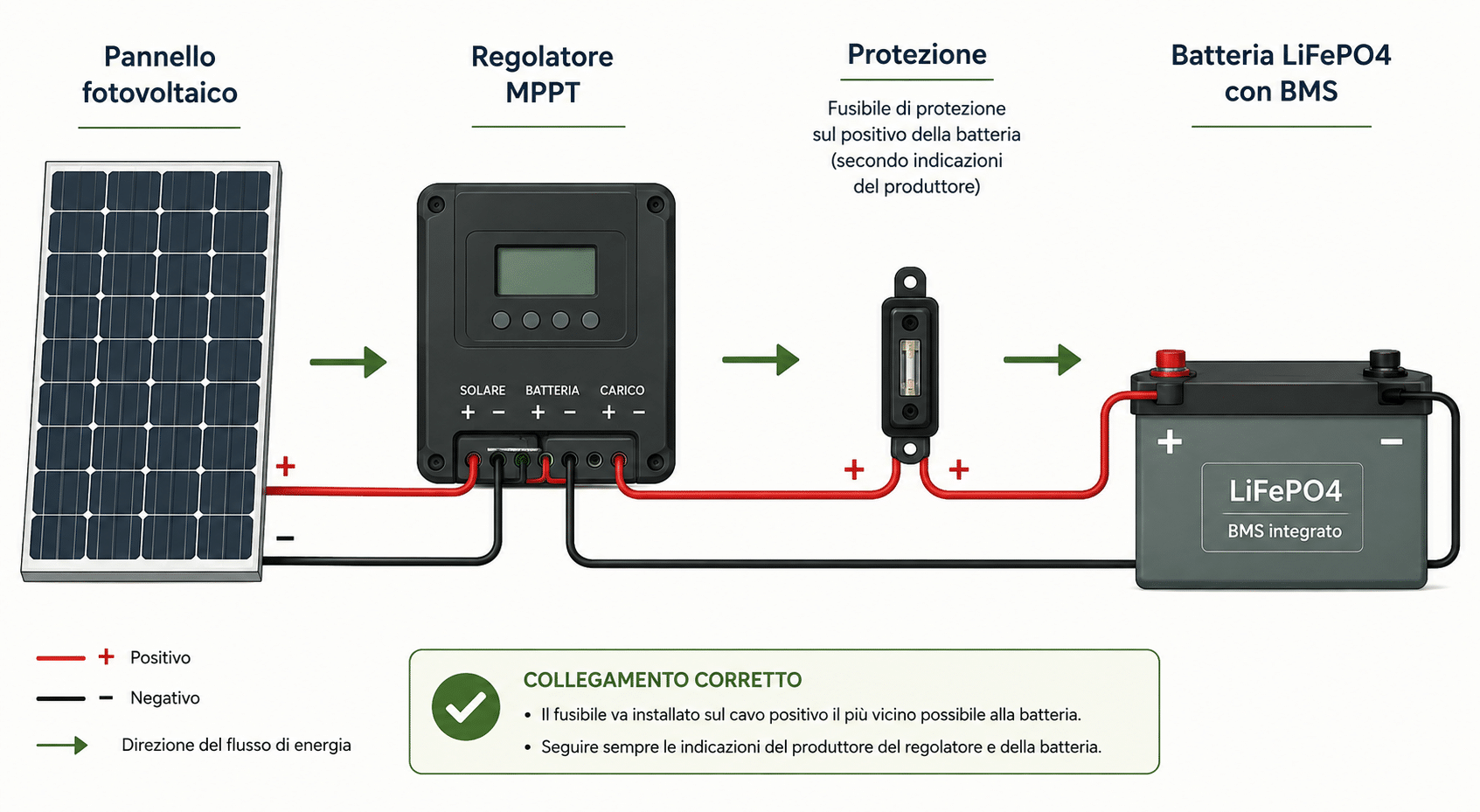

3. Collega prima il regolatore alla batteria quando previsto dal produttore

   Molti regolatori che rilevano automaticamente la tensione del sistema devono essere alimentati dalla batteria prima di ricevere energia dal pannello.

   Nei regolatori SmartSolar documentati da Victron, ad esempio, la procedura prevede di collegare prima la batteria, attendere il riconoscimento della tensione del sistema e collegare successivamente il fotovoltaico. Consulta sempre la procedura specifica del tuo apparecchio.

   Inserisci le protezioni richieste dal costruttore e controlla attentamente la polarità positivo con positivo e negativo con negativo.

   Controllo prima di proseguire: il regolatore si accende, rileva la tensione corretta del sistema e non segnala errori.

4. Imposta il profilo corretto per la batteria LiFePO4

   Se il regolatore dispone di profili preimpostati, seleziona quello compatibile con una batteria LiFePO4 soltanto dopo aver verificato che i parametri corrispondano alle indicazioni del produttore della batteria.

   Non copiare automaticamente tensioni trovate online. Anche all’interno della stessa chimica possono cambiare tensione di assorbimento, mantenimento, corrente massima e gestione della temperatura.

   Come riferimento tecnico, Victron utilizza sui propri regolatori profili LiFePO4 dedicati e raccomanda esplicitamente di modificarli quando le specifiche del produttore della batteria indicano valori differenti. Puoi consultare la relativa documentazione sul ciclo di carica.

5. Collega il pannello al regolatore

   Una volta verificata la configurazione lato batteria, collega il circuito fotovoltaico al relativo ingresso del regolatore seguendo l’ordine previsto dal costruttore.

   Controlla nuovamente la polarità. Una polarità invertita o una tensione PV superiore al limite del regolatore può danneggiare l’apparecchio.

   Controllo prima di proseguire: sul display o nell’app del regolatore devono comparire tensione PV e, con irraggiamento sufficiente, corrente o potenza di carica.

6. Verifica che la batteria stia realmente caricando

   Non basarti soltanto sul fatto che il regolatore sia acceso. Controlla almeno:

   • tensione della batteria;
   • corrente o potenza di carica;
   • stato di carica se disponibile tramite BMS o monitor batteria;
   • eventuali allarmi;
   • temperatura della batteria;
   • assenza di surriscaldamenti anomali nei cavi e nei collegamenti.
   Risultato atteso: con sufficiente irraggiamento il regolatore indica che l’energia fluisce dal pannello verso la batteria senza allarmi.

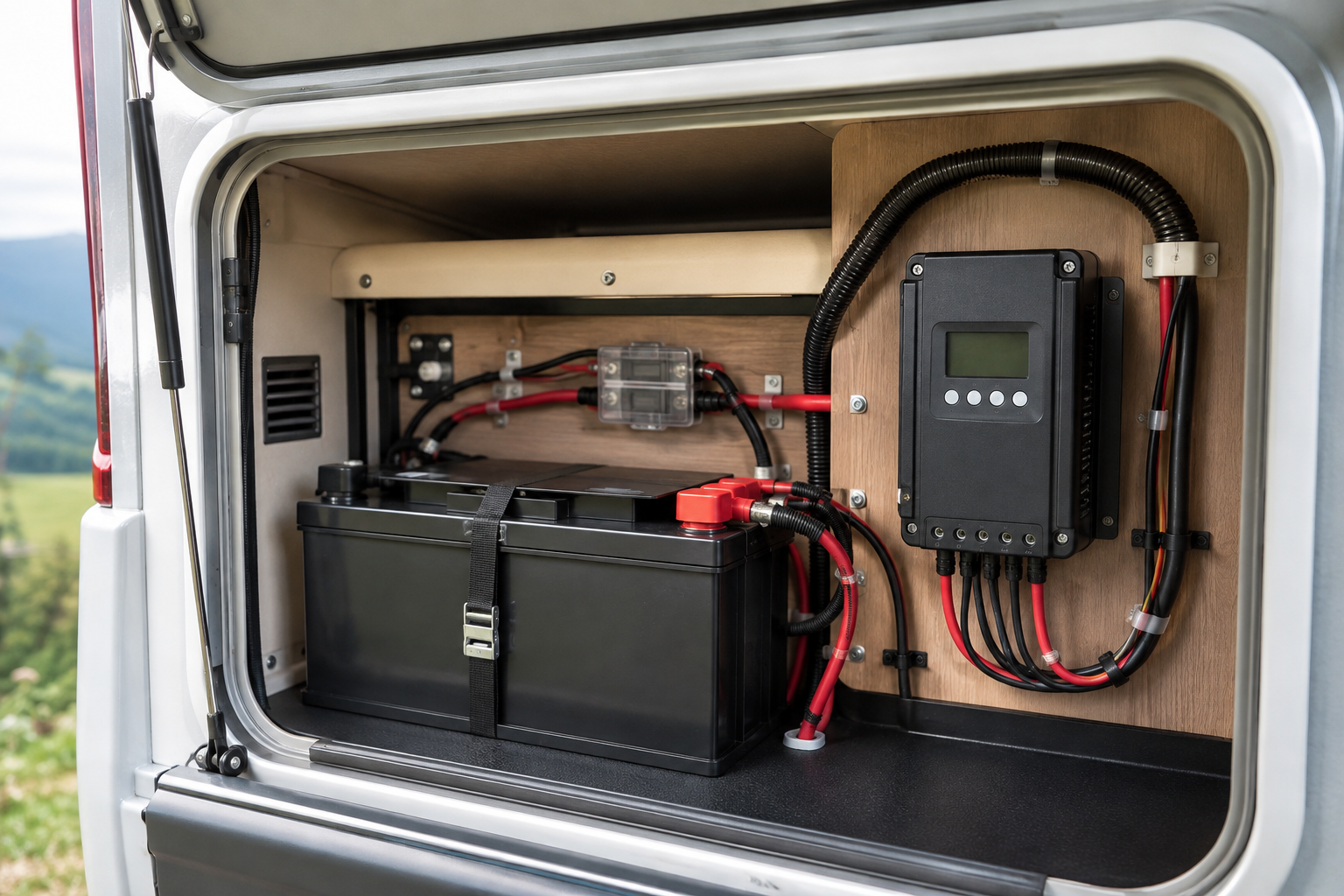

Per un’installazione su veicolo puoi approfondire anche la nostra guida su come installare un pannello solare sul camper e la guida dedicata alla batteria solare per camper.

Si può caricare la batteria dell’auto con un pannello solare?

Sì, ma bisogna distinguere tra una batteria servizi LiFePO4 e la normale batteria di avviamento dell’auto, che nella maggior parte dei veicoli utilizza una tecnologia al piombo.

Per mantenere o ricaricare una batteria di avviamento con energia solare è preferibile utilizzare un caricatore o regolatore progettato per la chimica della batteria. Un piccolo pannello collegato direttamente ai morsetti non offre necessariamente il controllo di tensione necessario.

Se invece stai realizzando un camper o un van con una batteria servizi LiFePO4 separata, il circuito di ricarica deve essere progettato tenendo conto anche dell’alternatore e dell’eventuale caricatore DC-DC: non confondere la batteria motore con la batteria servizi.

Quanto tempo serve per caricare una batteria con un pannello solare?

Il tempo dipende principalmente da energia da reintegrare e potenza di carica realmente disponibile. Per questo la sola potenza nominale del pannello non permette di conoscere con precisione le ore necessarie.

Esempio pratico

Una batteria LiFePO4 da 12,8 V e 100 Ah contiene nominalmente circa:

12,8 × 100 = 1.280 Wh.

Se parte dal 20% di carica e vuoi portarla al 100%, devi reintegrare teoricamente circa l’80% della capacità, cioè poco più di 1.000 Wh.

Con una potenza media effettiva di carica di 180 W, il semplice rapporto energetico dà circa 5,7 ore. Nella realtà il tempo può essere maggiore perché la produzione solare varia durante la giornata e la fase finale della ricarica viene gestita dal regolatore e dal BMS.

Errori frequenti da evitare

Precauzioni di sicurezza prima di lavorare sulla batteria

Anche un piccolo sistema a 12 V può generare correnti elevate in caso di cortocircuito. La bassa tensione non significa quindi assenza di rischio.

• lavora con utensili adatti e senza gioielli metallici che possano creare un cortocircuito;
• non lavorare su conduttori scoperti mentre il pannello è attivamente esposto alla luce se la procedura richiede l’isolamento del circuito PV;
• rispetta sempre la polarità;
• utilizza fusibili, sezionatori e protezioni secondo il progetto e la documentazione dei componenti;
• fissa correttamente i cavi ed evita contatti con parti taglienti, mobili o molto calde;
• non superare corrente e tensione ammesse dalla batteria e dal regolatore;
• rispetta le temperature di carica indicate dal produttore della LiFePO4.

La documentazione Victron, ad esempio, specifica per alcune proprie batterie LiFePO4 intervalli di temperatura di carica limitati e sistemi di interruzione della carica a bassa temperatura. Questo valore non deve essere generalizzato a tutte le batterie: verifica sempre la scheda tecnica del tuo modello. Vedi la documentazione operativa delle batterie Lithium NG.
